金澜湾沂河大桥

company profile


项目介绍

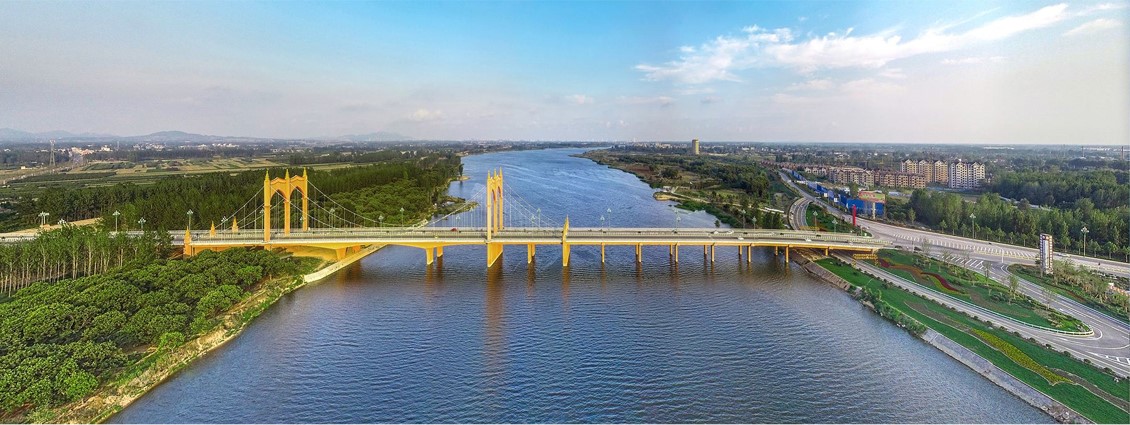

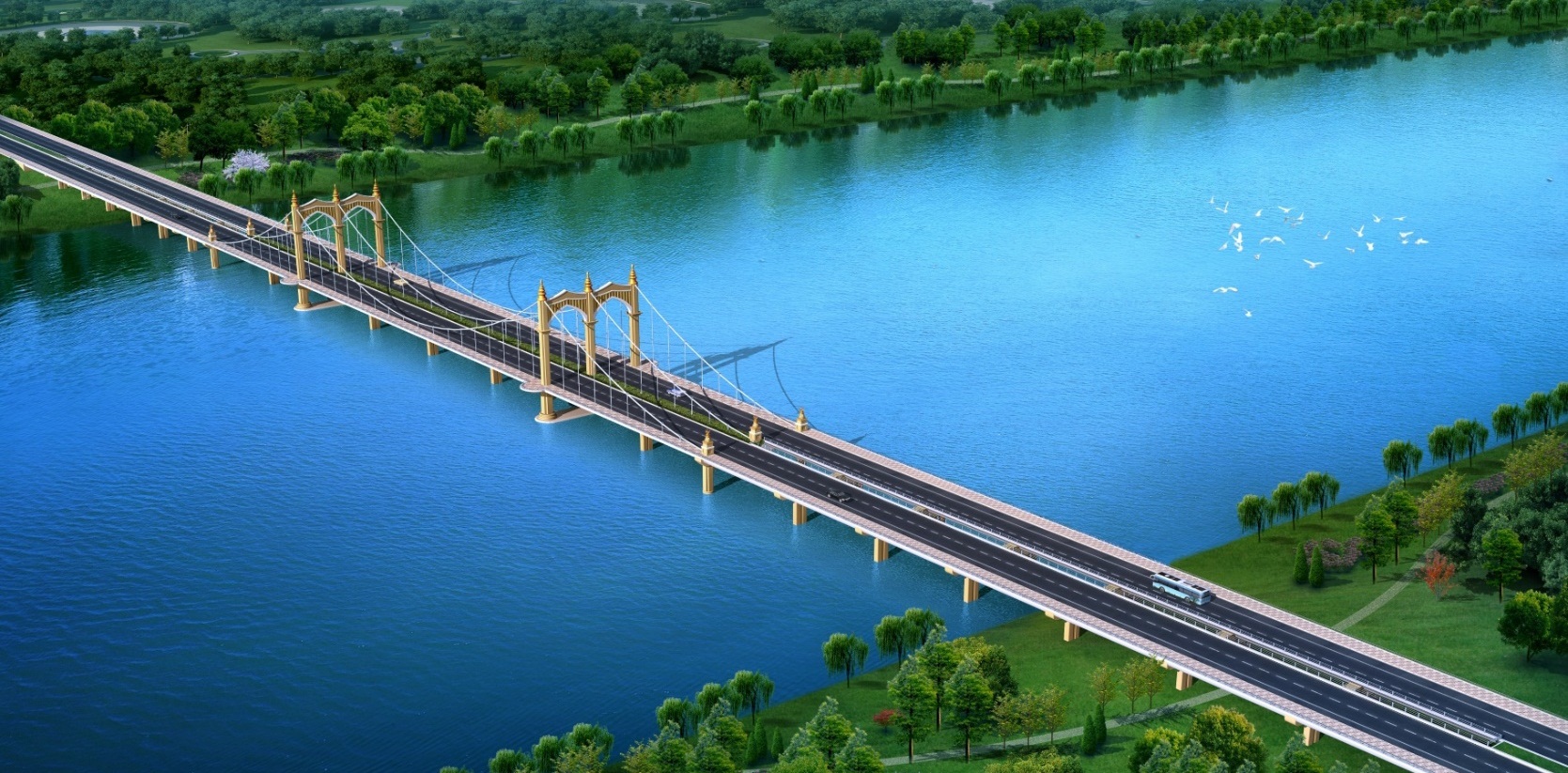

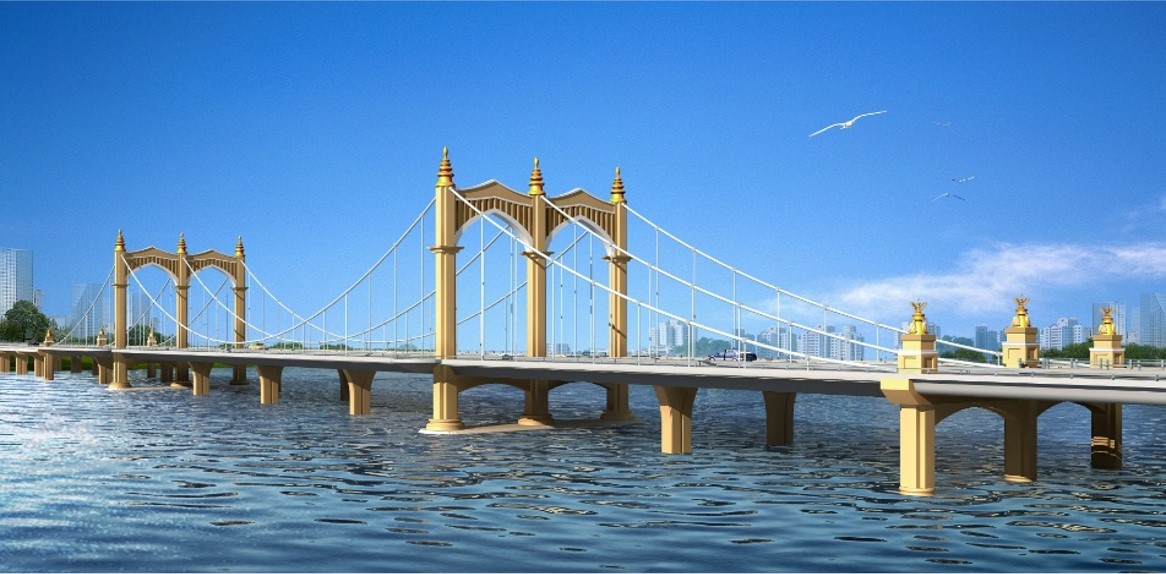

沭河大桥桥梁全长740m,跨径组合为8x30m(西引桥)+(2x30m+50+70+50m+2x30m)(主桥)+7x40m(东引桥)=740m。桥梁按双向四车道布置,两侧设置非机动车道和人行道,其中主桥整幅设置全宽27.2m,引桥分两幅布置,单幅12.25m。主桥桥型为欧式桥塔悬索造型的连续梁桥,跨径为2x30m(等截面连续梁)+50+70+50m(变截面连续梁)+2x30m(等截面连续梁)=290m,悬索装饰结构布置为60+170+60=290m,引桥采用30m跨的预支组合小箱梁。本桥欧式桥塔为钢筋混凝土构件,外侧采用GRC构件装饰,桥面以上塔高约35m。
